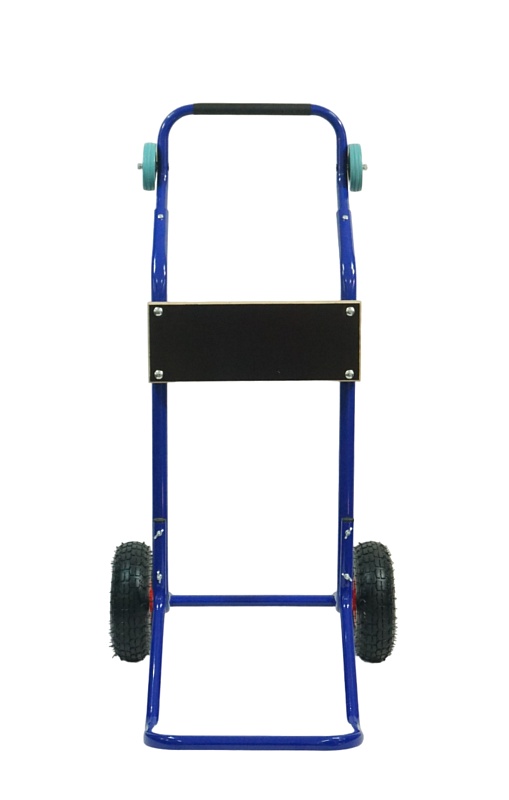

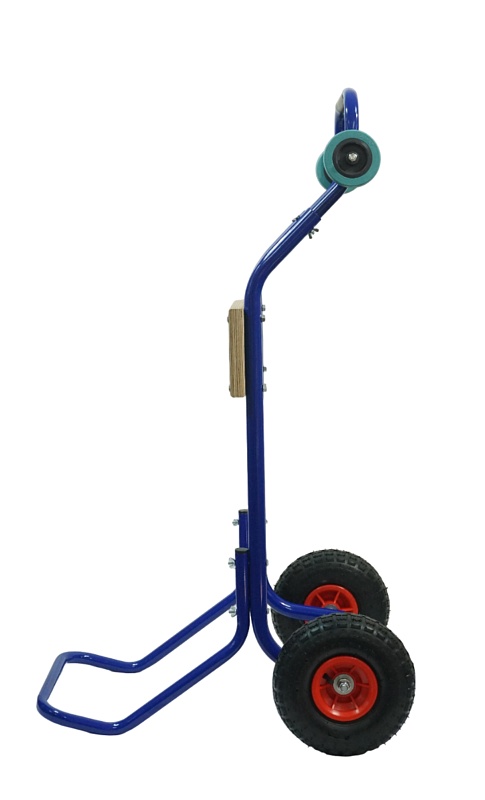

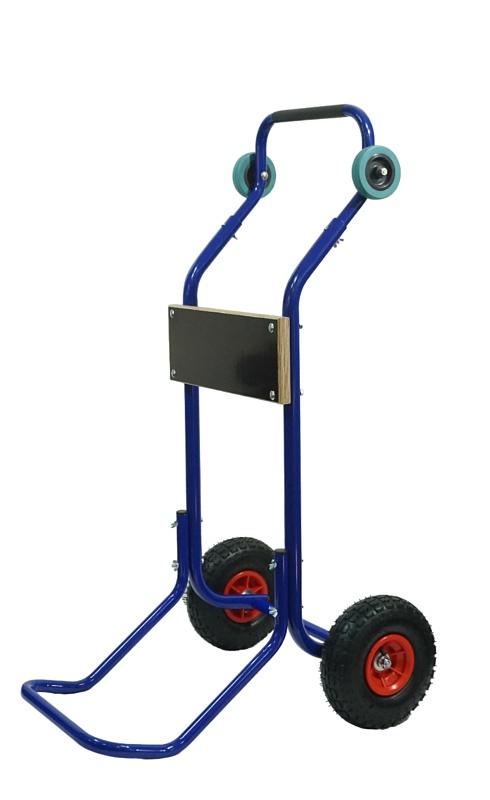

Тележка ТМ-1 для перевозки мотора

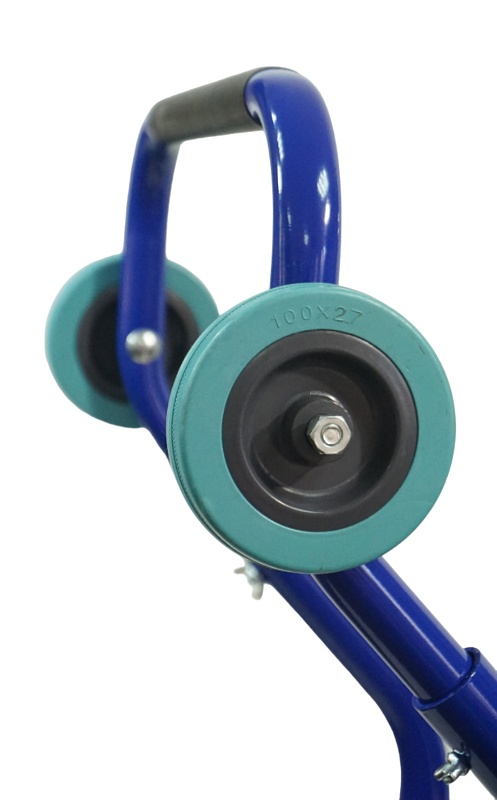

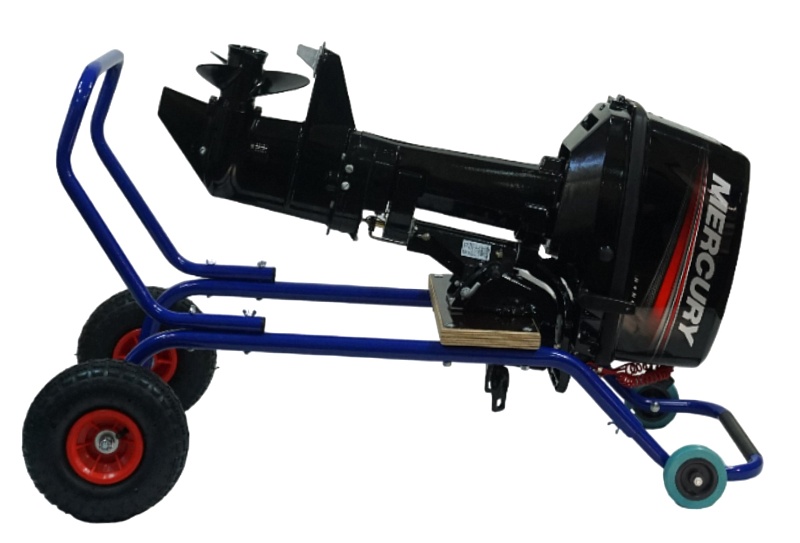

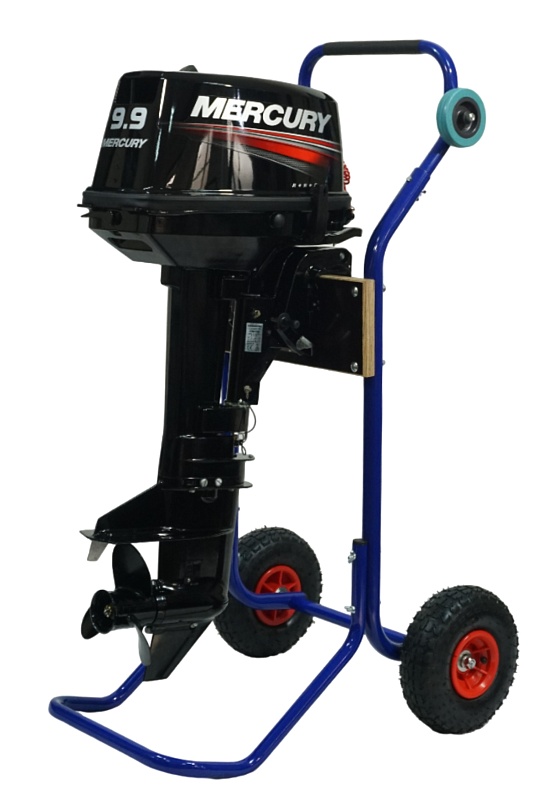

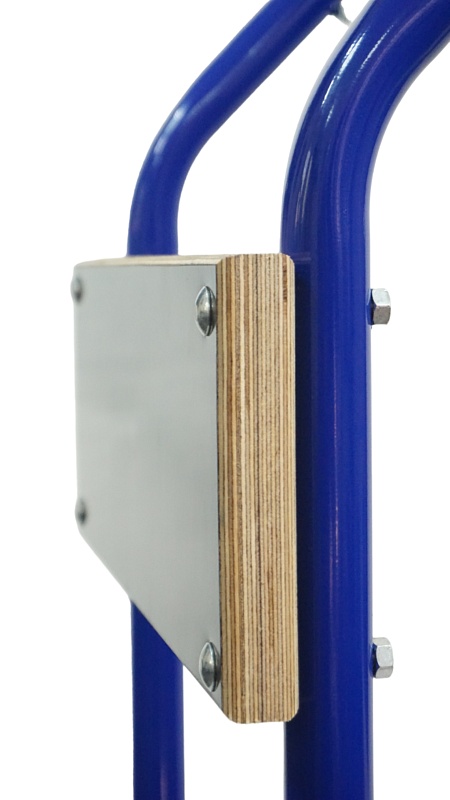

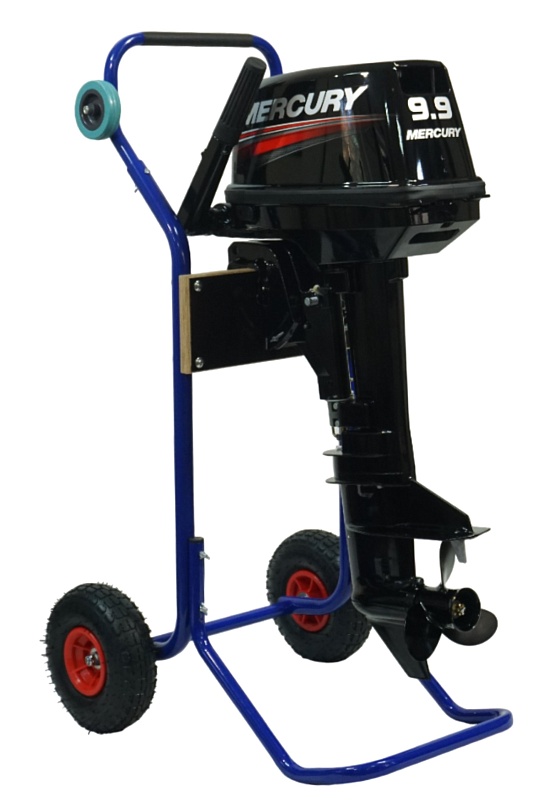

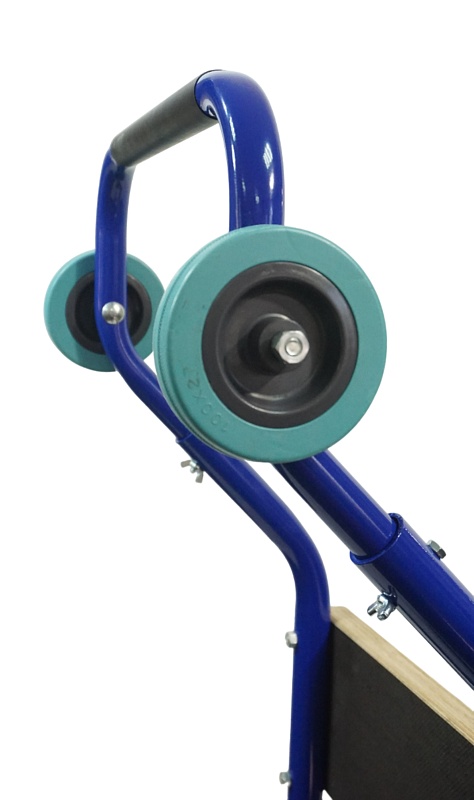

Тележка ТМ-1 используется для упрощения перемещения, обслуживания, хранения лодочного мотора. Также с помощью данной тележки можно перевозить надувную лодку в собранном состоянии, для этого ее нужно закрепить на опоре тележки. Для транспортировки в автомобиле лодочного мотора, закрепленного на транце тележки, используются малые колеса. Для погрузки тележки с мотором достаточно подкатить тележку к багажнику автомобиля и поставить ее малыми колесами в багажник. Подняв тележку за опору, прокатить ее вглубь багажника, предварительно сложив задние сидения автомобиля. Тележку необходимо зафиксировать.

Как собрать тележку ТМ-1:

• Отсоединить закрепленную хомутами опору и закрепленную 2-мя болтами ручку от тележки, находящейся в транспортном состоянии.

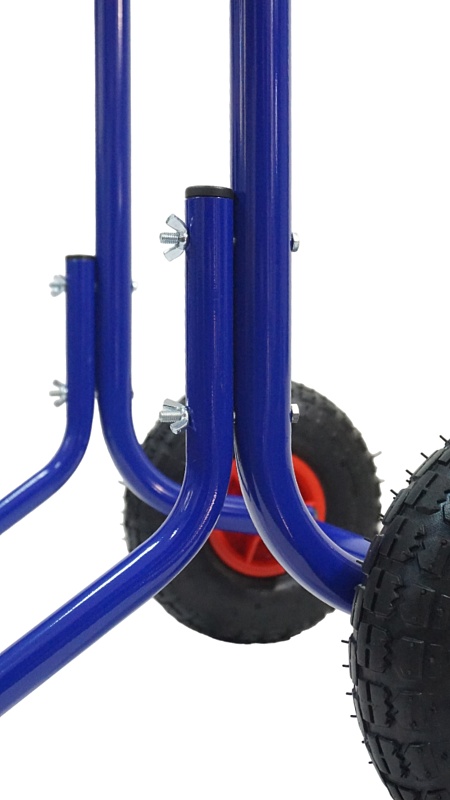

• 4-мя болтами 6×70 (находящихся в стойках тележки в транспортном состоянии и предназначенных для крепления опоры отверстиях) закрепить опору на стойках спереди внизу тележки.
• 2-мя болтами 6×40 (находящихся в верхней части стоек тележки в транспортном состоянии в предназначенных для крепления ручки отверстиях) закрепить ручку тележки, предварительно вставив ее в торцевые отверстия стоек сверху, т. е. труба (25 мм) в трубу (32 мм).
• Болты крепятся от руки гайкой барашковой М6.
